TiO2 산화 특성

TiO2 산화 특성

2025. 4. 4. 13:18ㆍ엔지니어링

728x90

TiO2 산화?

TiO₂(이산화 티타늄)는 이미 완전히 산화된 형태의 티타늄 화합물입니다. 따라서 일반적인 의미에서 TiO₂는 더 이상 산화되지 않습니다.

하지만 관련해서 다음과 같은 내용을 참고할 수 있습니다:

1. Ti의 산화 과정

티타늄(Ti)은 공기 중에서 자연스럽게 산화되어 TiO, Ti₂O₃, TiO₂ 등의 산화물을 형성합니다. 이 중에서 TiO₂는 가장 안정적인 산화 상태로, 티타늄의 +4 산화 상태를 가집니다.

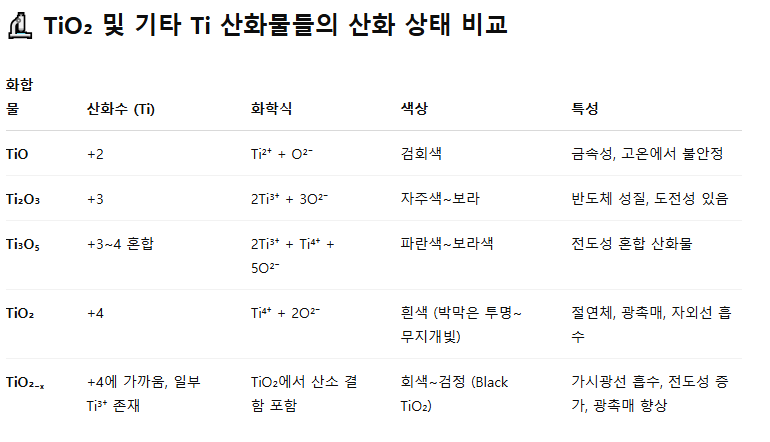

Ti 산화물의 주요 특징 요약

🔸 Ti⁴⁺ (TiO₂): 가장 안정. 절연체. 광촉매 활성이 있음. 흰색.
🔸 Ti³⁺ (Ti₂O₃, 일부 Ti₃O₅): 도전성 있음. 산화되기 쉬움. 자주색 계열.
🔸 Ti²⁺ (TiO): 드물고 매우 불안정. 금속성.

요약

Ti⁴⁺ → Ti³⁺ → Ti²⁺ 로 갈수록 전도성이 높아지고 색이 진해짐.
산화되면 Ti³⁺, Ti²⁺는 다시 Ti⁴⁺로 변환, 즉 TiO₂로 돌아감.
산소 결함이 많아질수록 검은색 + 도전성 + 가시광 반응성이 생깁니다.

2. TiO₂의 특성

산화방지막 역할: 티타늄 금속 표면에 자연스럽게 형성되어 내부 금속을 보호함.
광촉매 특성: 빛(특히 자외선)을 받으면 전자-정공 쌍을 만들어 유기물 분해, 항균, 탈취 등에 사용됨.
안정성: 매우 안정해서 일반적인 조건에서 더 이상 산화되지 않음.

3. 특수 조건 하에서의 반응

TiO₂ 자체는 산화되지 않지만, 다음과 같은 조건에서는 변화가 있을 수 있습니다:

환원 반응: 고온에서 탄소나 수소 등의 환원제로 Ti₂O₃, TiO 등으로 환원될 수 있음.
도핑 (Doping): N, Fe 등과 같은 원소를 도핑하여 전자 구조 및 광특성을 변화시킬 수 있음.

TiO2색

TiO₂(이산화 티타늄)의 색은 일반적으로 다음과 같습니다:

1. 순수 TiO₂의 색상

백색 (흰색)
→ 광택이 강한 순수한 흰색으로, 세라믹, 화장품, 페인트, 종이 등에 백색 안료로 널리 사용됩니다.
→ 주로 사용되는 안료 등급의 TiO₂는 두 가지 결정 구조 중 하나입니다:
- 루틸형 (Rutile): 밝고 광택이 좋음, 내후성 우수
- 아나타제형 (Anatase): 약간 푸른빛이 돌 수 있으며, 광촉매 특성 우수

2. 도핑되거나 불순물이 있을 경우 색 변화

TiO₂에 **전이금속(Fe, Cr, V 등)**이나 질소, 탄소 등 비금속을 도핑하면 색이 달라질 수 있습니다.
- 예:
  - Fe-doped TiO₂: 갈색 또는 노란빛
  - N-doped TiO₂: 연노랑 ~ 갈색
  - 산소 결함이 많은 TiO₂: 회색 또는 푸른색

3. 광학적 특성

높은 굴절률(루틸형 기준 2.7 이상) 덕분에 불투명하며 빛을 강하게 산란시켜 선명한 흰색을 냅니다.
자외선 흡수 성질로 자외선 차단제 등에 사용되지만, 가시광선은 대부분 반사해서 흰색으로 보입니다.

실제 색상 느낌 (비유하자면)

루틸형 TiO₂
→ 눈부시게 밝은 흰색, 약간 아이보리 느낌
→ 덧바르면 더 불투명함, 광택이 잘 남
아나타제형 TiO₂
→ 깨끗한 푸르스름한 흰색, 약간 차가운 느낌
→ 얇게 펴 바르면 약간 투명함

🔬 박막일 때의 색상

루틸형 박막: 더 진한 간섭색, 더 강한 무지개빛
아나타제형 박막: 연한 보라~파란색 계열 간섭색

이 차이는 광학 코팅, 간섭 필름, 센서 등에서 중요한 포인트입니다.

TiO2박막 색

TiO₂ 박막의 색은 벌크 TiO₂와 달리 두께, 기판, 결정 구조, 산소 결함, 간섭 효과 등에 따라 다양한 색상으로 보일 수 있습니다.

1. 기본적으로는 무색/투명

TiO₂는 **밴드갭이 넓은 절연체(루틸형 ~3.0 eV, 아나타제형 ~3.2 eV)**이기 때문에, 얇게 증착하면 투명하거나 약간 흰색~연회색입니다.
그러나, 박막일 경우엔 빛의 간섭(interference) 현상 때문에 다양한 색이 나타날 수 있습니다.

2. 간섭 색상 (Interference Colors)

박막 두께가 수십~수백 nm 정도일 경우, 빛이 박막 내부에서 반사되며 간섭현상을 일으킵니다.
이로 인해 무지개색, 보라, 파랑, 노랑, 분홍 등 다양한 색상이 나타날 수 있습니다.
간섭 색상은 다음에 따라 달라집니다:
- 박막의 두께
- 입사광의 파장 (광원 종류)
- 관측 각도
- 기판 재질 (예: Si, 유리 등)

3. 산소 결함, 도핑, 열처리 영향

**산소 결함(Oxygen vacancy)**이 많아지면 청회색~검은색으로 보일 수 있음.
감압/고온 열처리로 TiO₂-x 상태가 되면, 박막 색이 어두워짐.
도핑(Ta, N, Nb 등) 시에 색이 노란색갈색푸른색으로 변할 수 있음.

4. 실제 예시

투명한 유리 위의 TiO₂ 박막 → 무색, 푸른빛 간섭
Si 기판 위에 100nm TiO₂ 증착 → 파란색 또는 보라색 계열
산소 결함 많은 TiO₂ 박막 → 회색~검정
질소 도핑한 박막 (N-TiO₂) → 연노랑~황갈색

검은색 TiO2는?

**검은색 TiO₂ (Black TiO₂)**는 일반적인 흰색 TiO₂와는 달리 특별한 구조적/화학적 결함을 가진 형태입니다. 최근에는 광촉매 성능 향상, 태양광 흡수 개선, 전기화학 소자 등에 많이 연구되고 있습니다.

1. 검은색 TiO₂란?

일반적으로 TiO₂는 흰색 또는 투명하지만, 결함이나 불완전한 산화 상태를 만들면 검게 변할 수 있습니다.
이를 Black TiO₂ 또는 **TiO₂₋ₓ (x는 산소 결함 정도)**라고 부릅니다.

2. 왜 검은색이 되는가? (색의 원인)

검은색 TiO₂는 밴드갭이 줄어들거나, **결함 상태(Donor States)**가 생기며, 가시광선 영역의 흡수가 증가합니다.
주요 원인:
- 산소 결함(Oxygen Vacancies)
- Ti³⁺ 상태의 존재 (일부 Ti⁴⁺ → Ti³⁺로 환원됨)
- 아몰퍼스/결정 혼합 구조
- 비금속 도핑 (N, C, H 등)

3. 제조 방법

환원 처리 (감압 or 수소 분위기 고온 열처리)
→ 예: 500–700°C에서 수소 가스 처리
플라즈마 처리
화학적 환원제 사용 (예: NaBH₄, H₂ 등)
레이저 또는 고에너지 이온 조사

4. 특징 및 응용

가시광 흡수 가능 → 일반 TiO₂보다 광촉매 반응 효율이 뛰어남 (특히 태양광 활용)
**에너지 소자 (배터리, 슈퍼커패시터 등)**에 사용 가능
전자전도도 증가 → 전극 소재로 적합

5. 색상 및 외형

완전한 블랙은 아니고, 매우 짙은 회색~검은색입니다.
표면이 메탈릭하게 보이기도 함.

검은색 TiO2 박막 산화?

검은색 TiO₂ 박막은 산소 결함이나 Ti³⁺ 상태 등으로 인해 일반 TiO₂보다 불안정한 면이 있으며, 산화 환경에서 다시 백색 TiO₂로 되돌아갈 수 있습니다.

1. 검은색 TiO₂ 박막의 산화란?

검은색 TiO₂는 일반적으로 다음 두 가지를 포함합니다:

산소 결함 (Oxygen vacancy)
Ti³⁺ (부분 환원된 상태)

이 박막을 공기 중 또는 고온 산소 분위기에서 처리하면:

Ti³⁺ → Ti⁴⁺로 산화
산소 결함 → 다시 산소가 채워짐 → 이로 인해 밴드갭이 다시 넓어지고, 색이 점점 연해지며, 흰색~투명한 TiO₂로 회복됩니다.

2. 산화 조건

산화는 다음과 같은 조건에서 진행됩니다:

공기 중 고온 (300~600°C) 열처리
O₂ 플라즈마 처리
산화 분위기의 Annealing (예: O₂, O₃, 공기)

특히 400°C 이상의 열처리 시에는 검은색이 급격히 줄어들고, 박막이 백색 또는 무색으로 변화할 수 있습니다.

3. 산화 시 변화하는 특성

특성변화

색	검은색 → 회색 → 백색
Ti 상태	Ti³⁺ → Ti⁴⁺
결함 밀도	낮아짐
전기 전도성	감소
광흡수	가시광선 흡수 줄어듦
광촉매 활성 (가시광 기반)	감소 가능

4. 응용상 주의점

검은색 TiO₂ 박막을 사용하는 응용(예: 광촉매, 광전 소자 등)에서는:

산화 방지 코팅 또는
산화가 일어나지 않는 환경 유지 가 필요합니다.

이빔으로 TiO2를 100nm 증착한 후 박막이 산화 될 수 있는가?

**E-beam으로 증착한 TiO₂ 박막(예: 100nm)**은 증착 조건에 따라 산화될 가능성이 있습니다.
하지만 여기서 말하는 "산화"는 추가 산화(재산화) 또는 산소 결함 회복이라는 의미로 이해해야 해요.

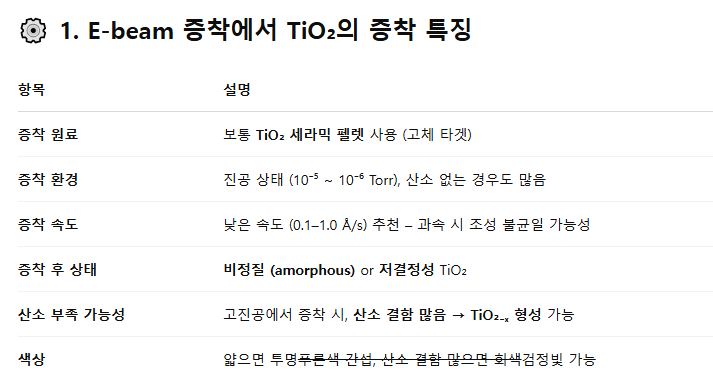

왜 E-beam 증착 TiO₂는 산화가 필요한가?

E-beam 증착은 일반적으로 다음과 같은 한계가 있습니다:

진공 분위기에서 증착 → 산소가 부족할 수 있음
TiO₂가 증발하면서 일부 Ti가 환원됨 → TiO₂₋ₓ 형성
결과적으로, 박막 내에:
- 산소 결함 (Vo)
- Ti³⁺ 상태
- 불완전한 결정 구조 가 포함될 수 있습니다.

→ 이 상태의 TiO₂는 산소 분위기 또는 공기 중 열처리 시 "산화"될 수 있음

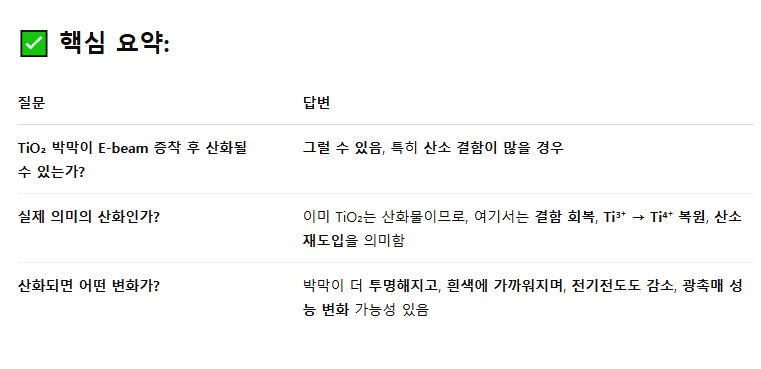

E-beam으로 증착한 TiO₂ 100nm 박막이 만약 산소 결함을 포함한 상태라면,
그것은 공기, 고온, 플라즈마 등 산화 환경에서 재산화될 수 있습니다.

→ 색이 연해지고, 성질이 TiO₂ 본연의 절연성과 광학 특성으로 회복됩니다.

E-beam으로 증착한 TiO₂ 박막이 상온 공기 중에서 산화될 수 있는가?

✅ 답변:

부분적으로 가능하나, 완전한 산화(결함 회복 또는 결정화)는 어렵습니다.

📌 상세 설명:

1. E-beam 증착한 TiO₂의 상태

E-beam 증착은 고진공 상태에서 이뤄지므로, 산소가 부족한 조건에서 증착됩니다.
이때 형성되는 TiO₂는 다음과 같은 문제를 가질 수 있어요:
- Ti³⁺ 상태 존재 (불완전 산화)
- 산소 결함 (Oxygen Vacancy, Vo)
- 비정질 또는 저결정성

2. 상온 공기 노출 시 무슨 일이 일어나는가?

항목설명

Ti³⁺ 산화	일부 Ti³⁺ → Ti⁴⁺로 산화될 수 있음 (산소가 반응함)
산소 결함 회복	표면에서 극히 일부만 회복, 깊은 층은 그대로
결정성 변화	불가능 (상온에서는 결정화가 일어나지 않음)
색상 변화	장기간(며칠~수주) 노출 시 표면만 약간 밝아질 수 있음

→ 즉, "표면 산화"는 부분적으로 가능하지만, 전반적인 산화 상태 회복이나 결정 구조 개선은 상온 공기만으로는 어렵습니다.

3. 🌡️ 산화 활성화를 위한 조건

조건효과

300°C 이상 열처리 + 공기 or O₂ 분위기	결함 회복 + 결정화 + 산화 완성
산소 플라즈마 처리 (저온에서도 가능)	표면 산소화에 효과적
O₃ (오존) 처리	상온에서도 산화력이 높아 일부 개선 가능

🧪 요약

항목상온 공기 중 TiO₂ 박막 변화 가능성

Ti³⁺ → Ti⁴⁺	부분 가능 (느리게 진행)
산소 결함 회복	표면 일부 가능, 제한적
비정질 → 결정화	❌ 불가능
색상 변화	약간 밝아질 수 있음 (장기간 노출 시)

필요하시면, 상온 vs 열처리 후의 XPS, UV-Vis 스펙트럼 비교 예시도 제공해드릴 수 있어요.
혹시 지금 박막의 산화를 상온에서 해결하고 싶으신 건가요, 아니면 최소한의 열처리로 개선하고 싶은 상황인가요?
